Gradil de Proteção
O Gradil de Proteção MULTIFUROS oferece inúmeras vantagens, versatilidade e simplicidade.

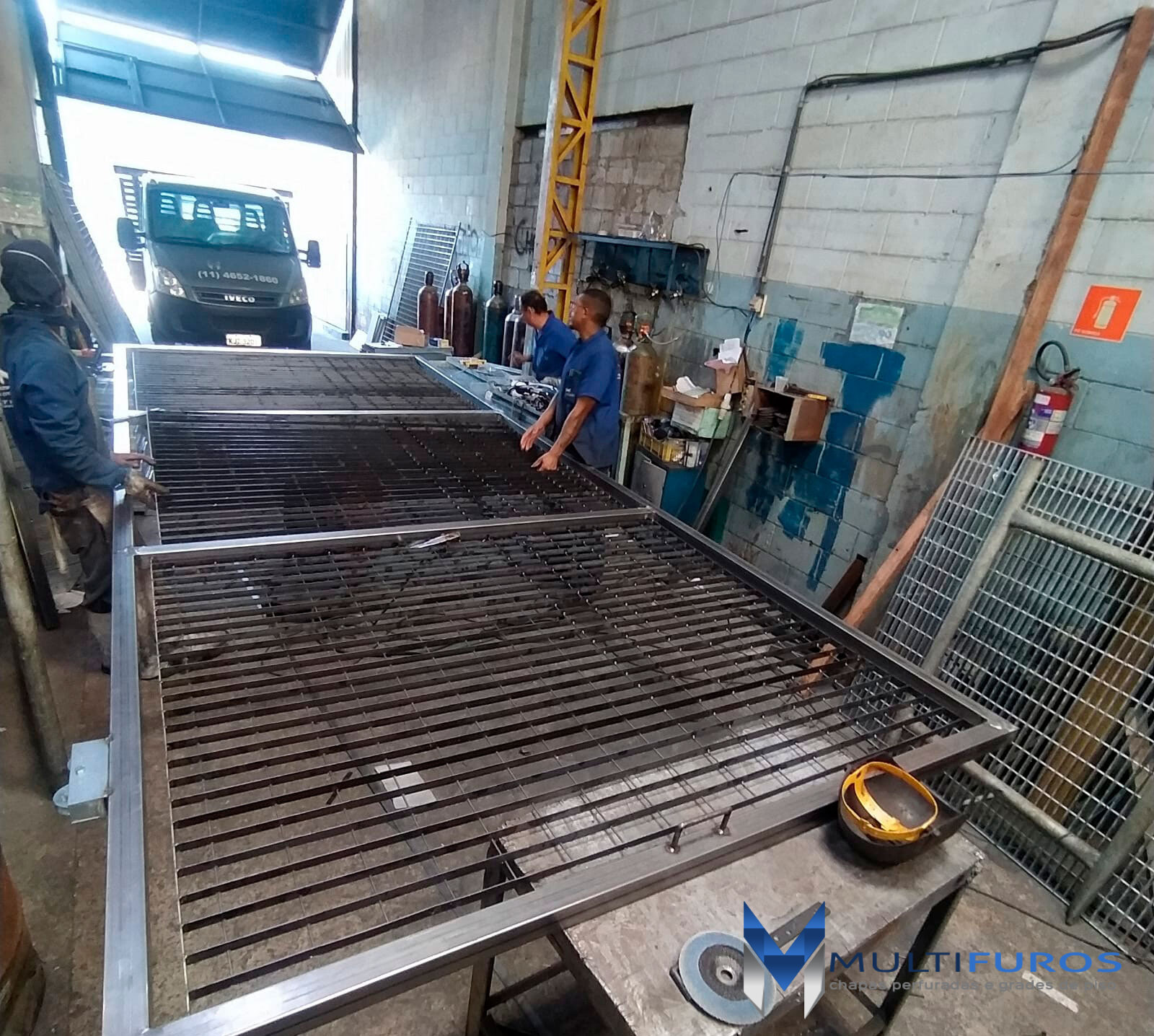

O Gradil de Proteção é soldado através de processos MIG obedecendo aos critérios de segurança, altura e espessura conforme a necessidade dos nossos Clientes.
É possível oferecer e fabricar os Gradis de Proteção em diversas malhas, que são as distâncias entre as barras portantes e barras de ligação, conforme as necessidades dos projetos.
Os Gradis de Segurança são fabricados longitudinais e nas extremidades superior, inferior e intermediária são soldados olhetes com furos oblongos que facilitam a montagem nas obras.
Podem-se fabricar o Gradil de Proteção em Aço carbono ASTM A36.
APLICAÇÃO DOS GRADIS DE PROTEÇÃO

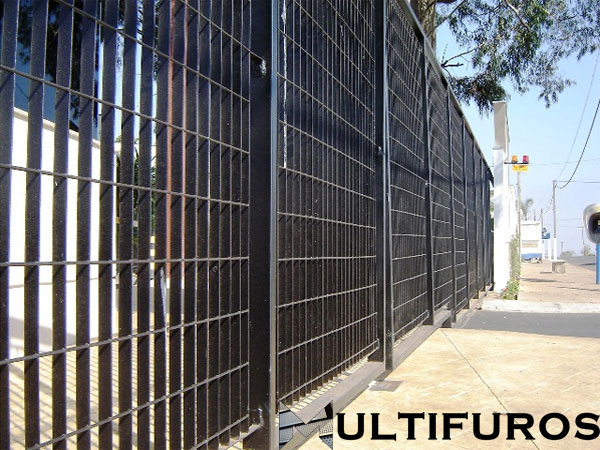

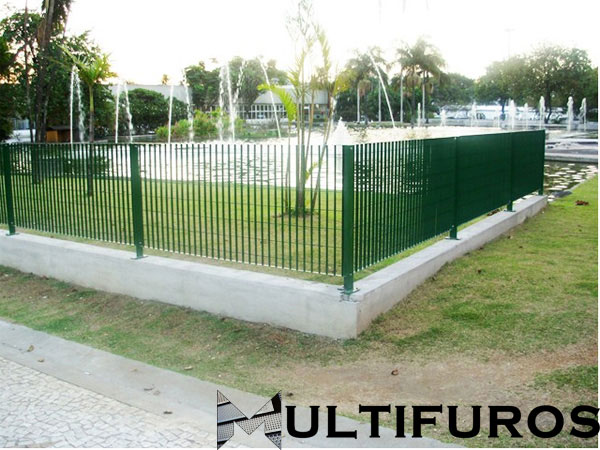

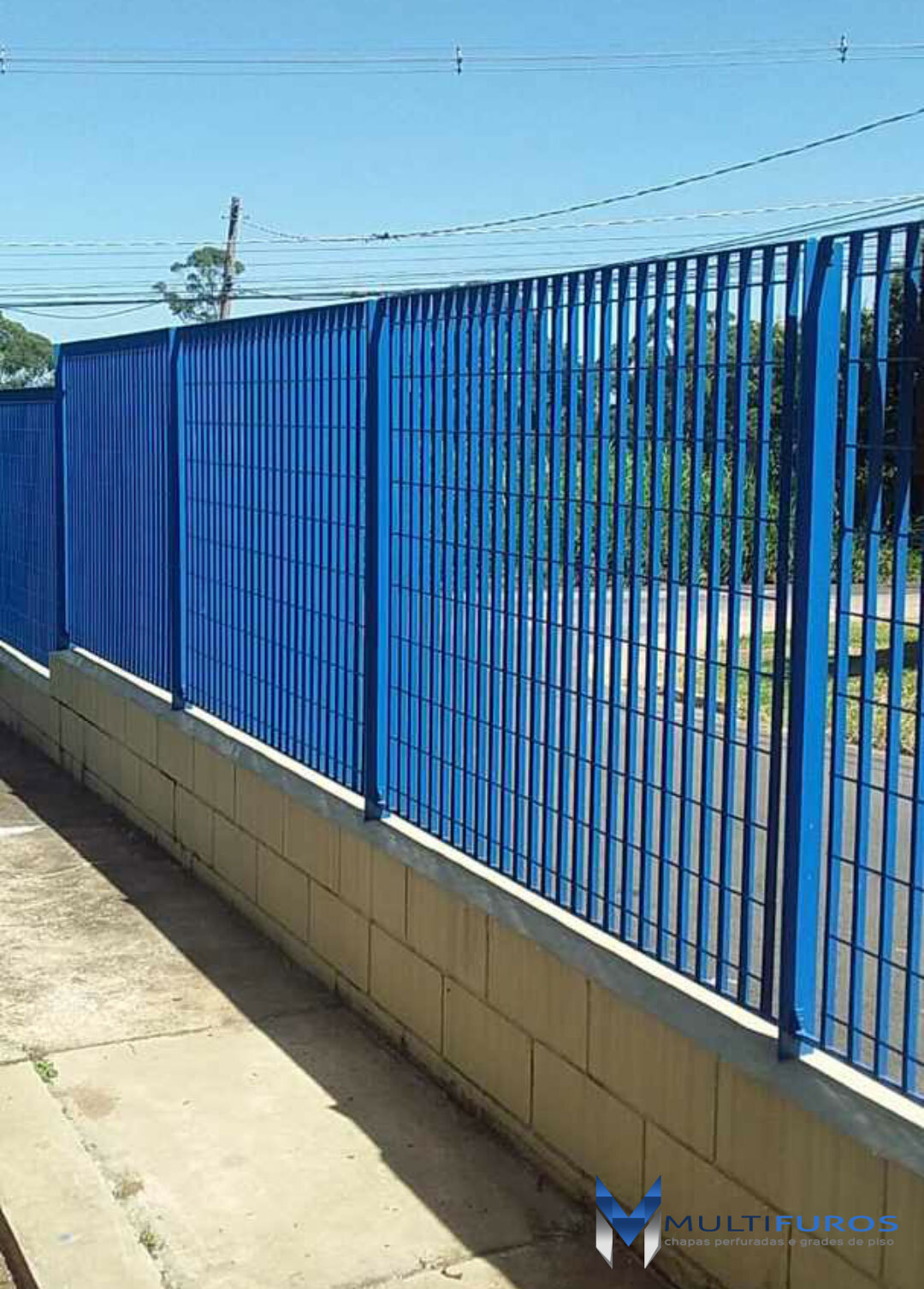

Os Gradis MULTIFUROS são utilizados para cercamento de áreas em diversos ambientes como seguem:

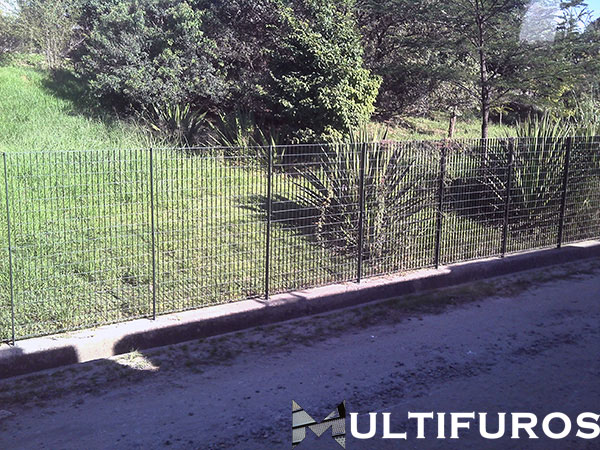

- Fechamento de áreas residenciais;
- Fechamento de áreas comerciais;

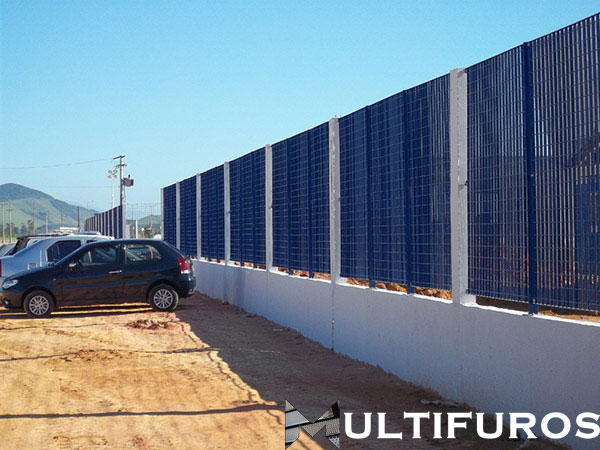

- Fechamento de áreas industriais;

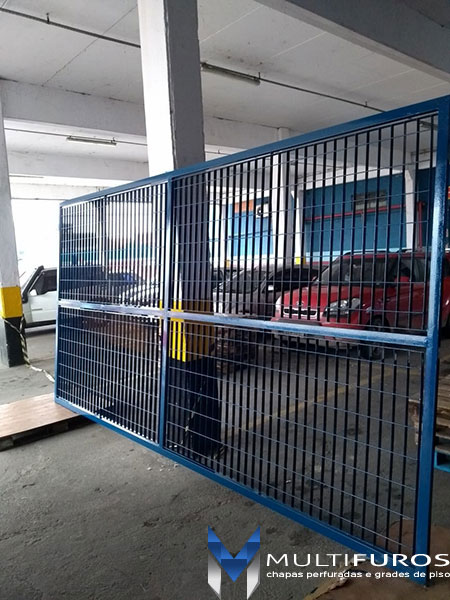

- Divisórias internas e externas;

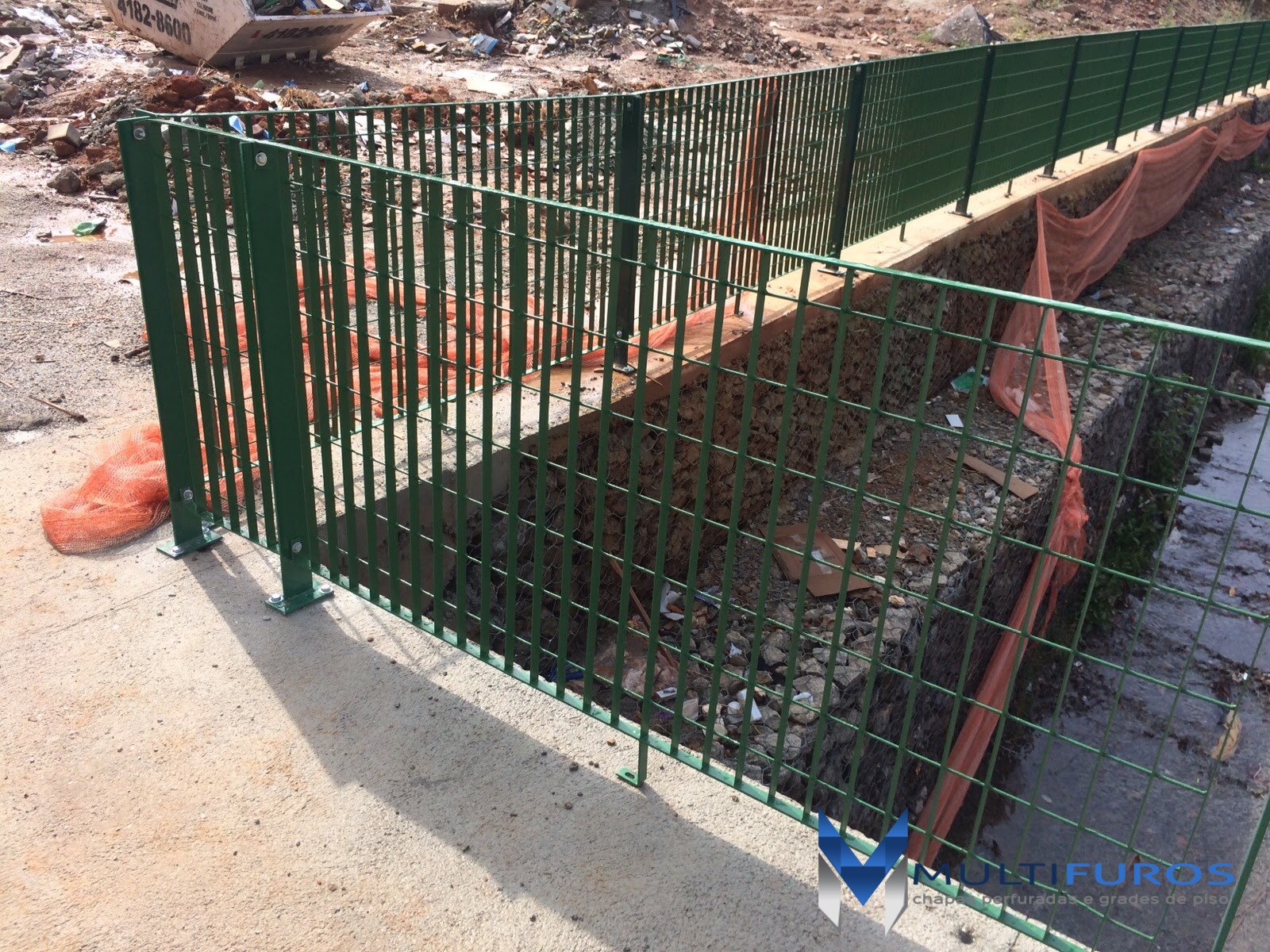

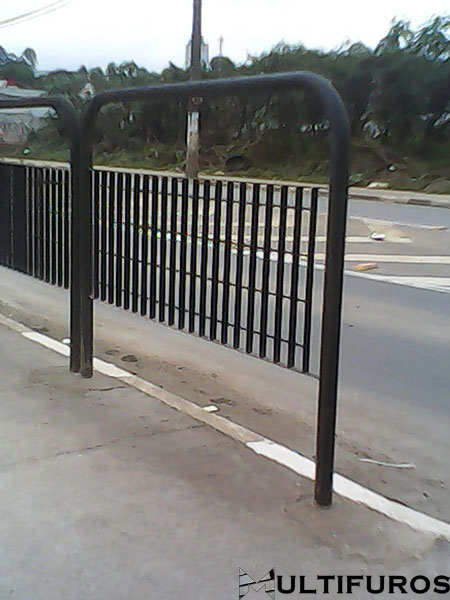

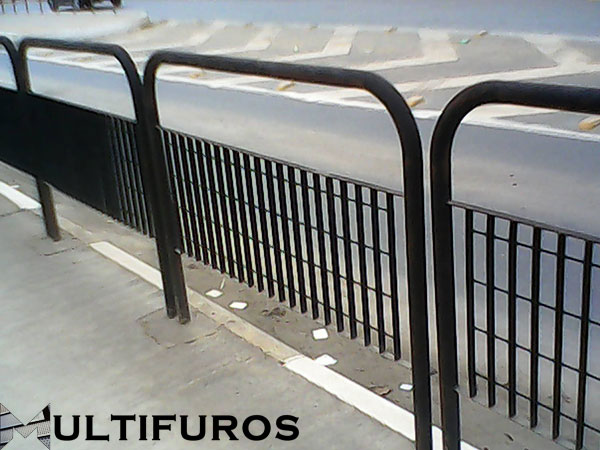

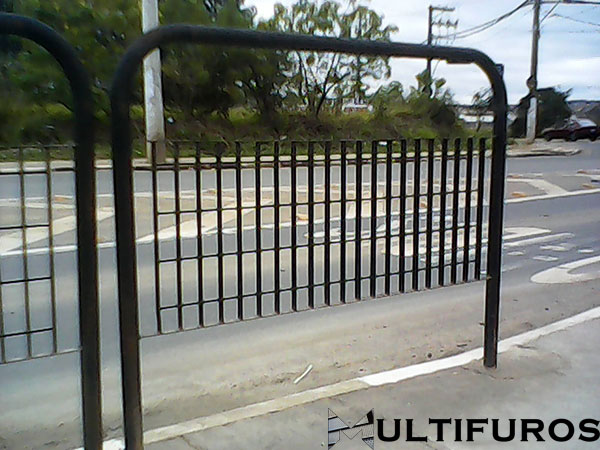

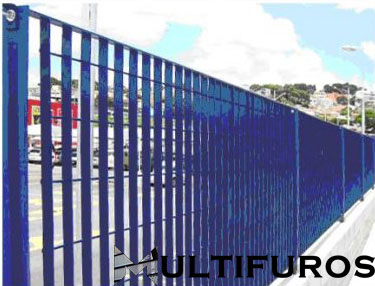

- Guarda corpo de ruas, avenidas e rodovias;
- Segurança podendo ser fabricadas antiderrapantes;
- Redução de custos em longo prazo, pois não necessitam de manutenção em curto prazo.
ACABAMENTOS DOS GRADIS
Após a fabricação dos Gradis, para aumento de durabilidade do produto exposto ao tempo e melhor aparência física é possível aplicar os seguintes acabamentos:

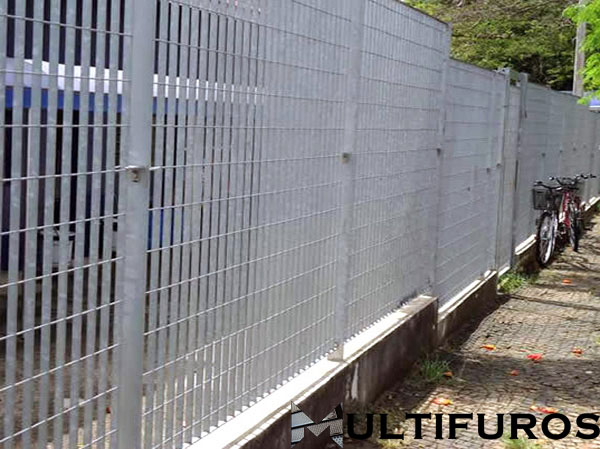

- Galvanização a Fogo conforme Norma Brasileira ABNT NBR 6323 e Americana ASTM-A-123.
- Pintura Eletrostática (Cores a escolha do Cliente).
- Galvanização Eletrolítica.
| Medidas do Gradil |
|---|
 |
| Aplicação de Moldura |
 |
| Dimensões Padrões de Gradil | |
|---|---|
| Altura (H) x Largura (L) x Modelo Escolhido mm |
Área do Painel m² |
| 660 x 2170 x Modelo Escolhido | 1,43 |
| 930 x 2170 x Modelo Escolhido | 2,02 |
| 1320 x 2170 x Modelo Escolhido | 2,86 |
| 1720 x 2170 x Modelo Escolhido | 3,73 |
| 2110 x 1650 x Modelo Escolhido | 3,48 |
| 2510 x 1650 x Modelo Escolhido | 4,14 |
| Alturas e Modelos de Colunas Padrões de Gradil11 | ||
|---|---|---|
| Modelo 1: Chumbado (Profundidade 300mm) |
Modelo 2: Aparafusado (Sapata 120 x 120 x 8mm) |
Quantidade Pontos de Fixações por Pilar |
| Altura | Altura | |
| mm | mm | |
| 1060 x 76 x 8 | 760 x 76 x 8 | 2 |
| 1320 x 76 x 8 | 1030 x 76 x 8 | 2 |
| 1720 x 76 x 8 | 1420 x 76 x 8 | 2 |
| 2120 x 76 x 8 | 1820 x 76 x 8 | 2 |
| 2610 x 76 x 8 | 2210 x 76 x 8 | 3 |
| 3000 x 76 x 8 | 2610 x 76 x 8 | 3 |
| MODELOS DE GRADIL | ||||||||
|---|---|---|---|---|---|---|---|---|
| MULTIFUROS | Similar MetalGrade |
Malha mm |
Barra Portante mm |
Barra Ligação mm |
Barra Fechamento | |||
| MULTI Artis | Artis | 65 x 132 | 25 x 2 | 25 x 3 | 30 x 4 | ø 4,75 | 25 x 4,75 | 30 x 4,75 |
| MULTI Leone | Leone | 65 x 66 | 25 x 2 | 25 x 3 | 30 x 4 | ø 4,75 | 25 x 4,75 | 30 x 4,75 |
| MULTI Sigma | Sigma | 75 x 132 | 25 x 2 | 25 x 3 | 30 x 4 | ø 4,75 | 25 x 4,75 | 30 x 4,75 |
| MULTI Omega | Omega | 75 x 66 | 25 x 2 | 25 x 3 | 30 x 4 | ø 4,75 | 25 x 4,75 | 30 x 4,75 |
| MULTI Estrut | Estrut | 100 x 100 | 25 x 2 | ø 4,75 | 25 x 4,75 | 30 x 4,75 | ||
| Cores Padrões de Gradil | ||
|---|---|---|
| AMARELO | RAL 1003 |  |
| AZUL | RAL 5010 |  |
| BRANCO | RAL 9016 |  |
| CINZA 1 | RAL 7036 |  |
| CINZA 2 | RAL 7024 |  |
| MARROM | RAL 8014 |  |
| PRETO | RAL 9005 |  |
| VERDE 1 | RAL 6002 |  |
| VERDE 2 | RAL 6005 |  |
| VERMELHO | RAL 3020 |  |
Documentos informativo do produto em PDF
