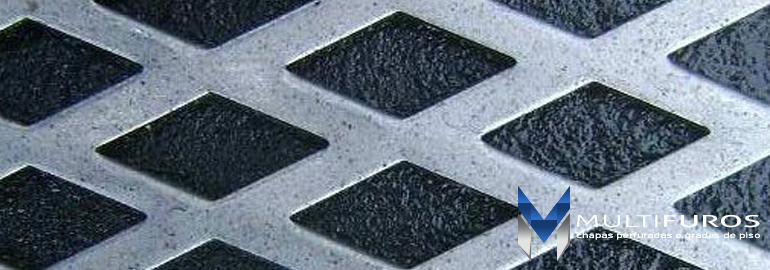

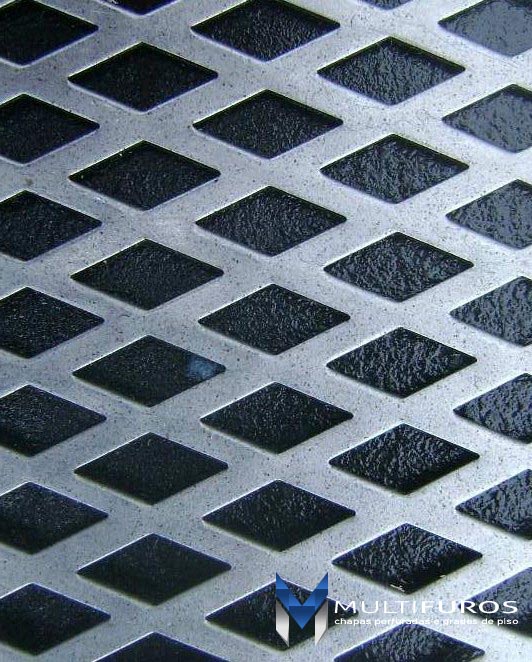

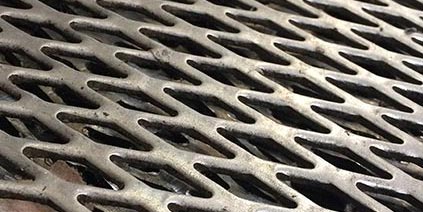

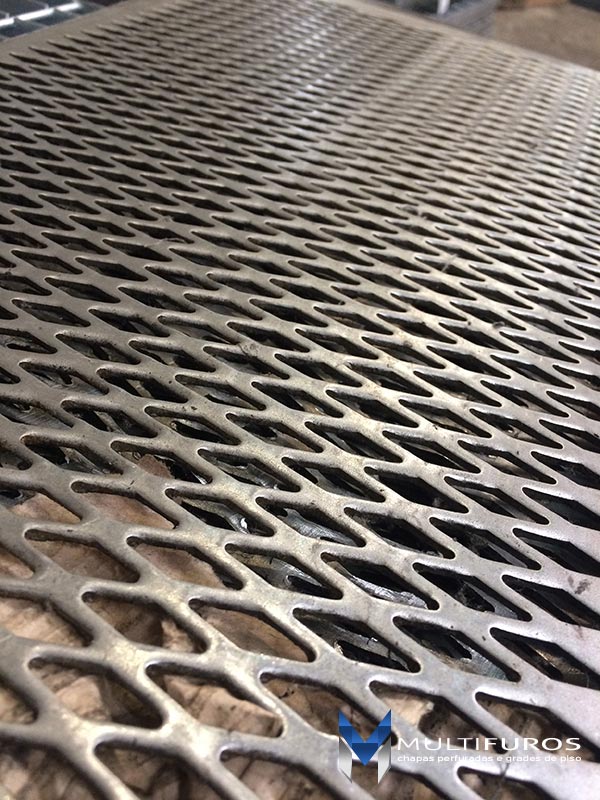

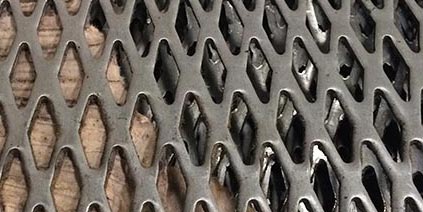

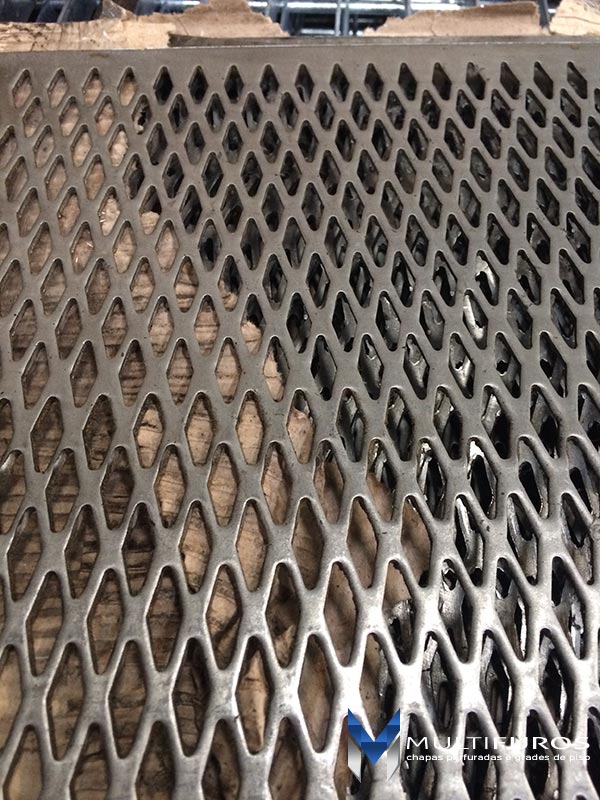

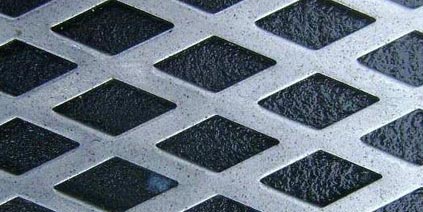

Chapas Perfuradas Furos Losangulares

Chapas Perfuradas Furos Losangulares

As Chapas Perfuradas com Furos Losangulares são muito utilizados na indústria de móveis e de sonorização.

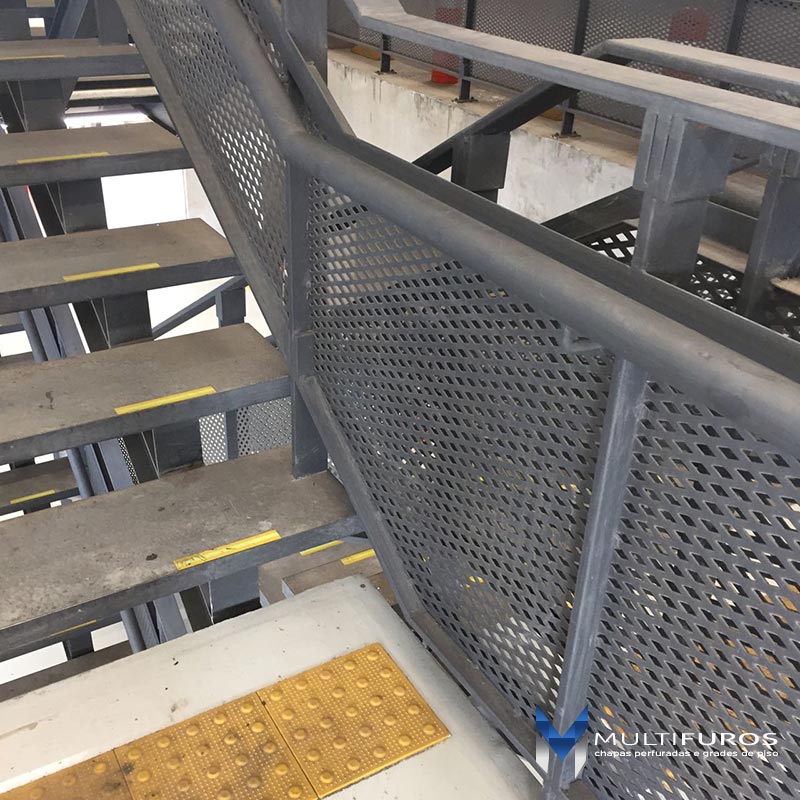

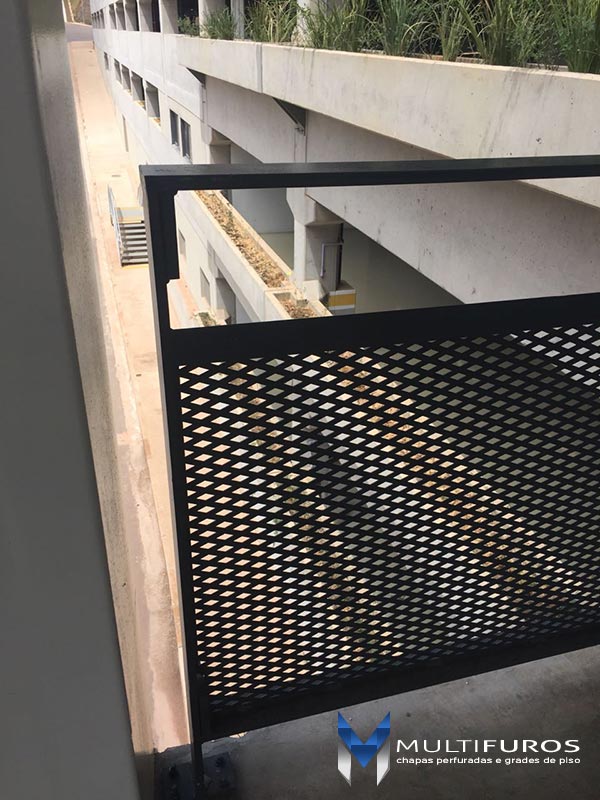

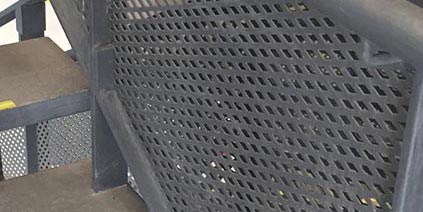

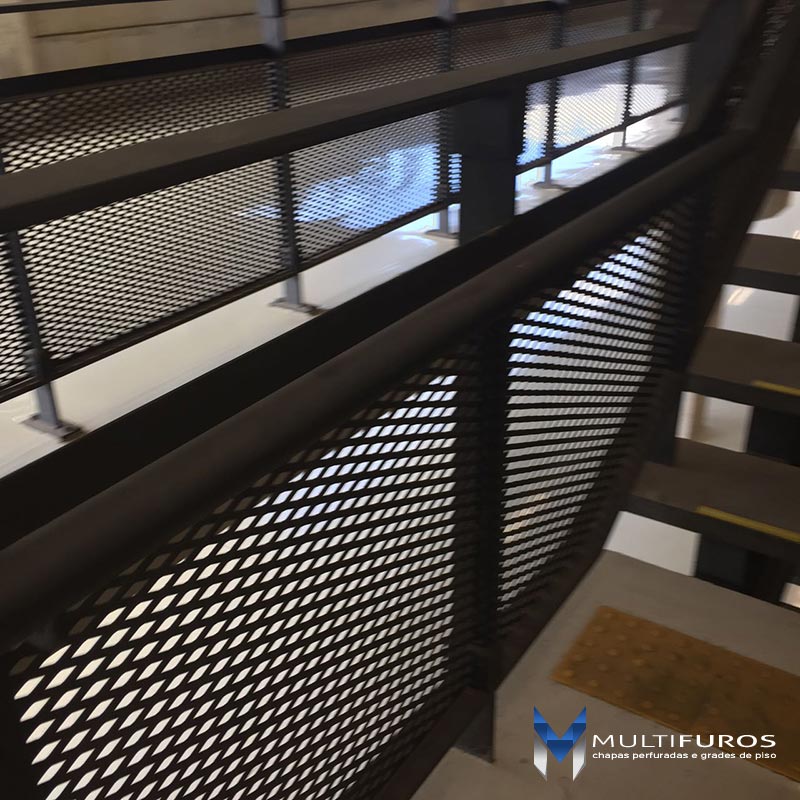

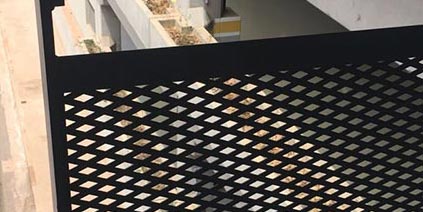

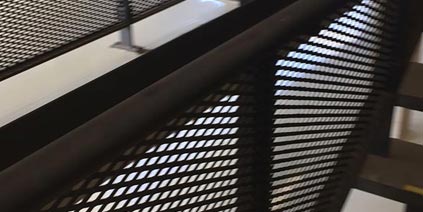

As Chapas com Furos Losangulares são utilizadas para proteções e equipamentos que precisam ter boa ventilação como trocadores de calor.

Disponível em diversos tipos de disposição de furos: alternada lateral, alternada terminal, reta em diversos sentidos.

Consulte abaixo a Tabela de Perfurações das Chapas Perfuradas Furos Losangulares.

EC= ENTRE CENTROS DOS FUROS
AA%= PORCENTAGEM DE ÁREA PERFURADA

Sentido da Furação Fórmula
Disposição Longitudinal (L) S = d x D / 2

AA = S / c x C x 100

QF1 = AA x 6.4516 / S

QF2 = AA / S

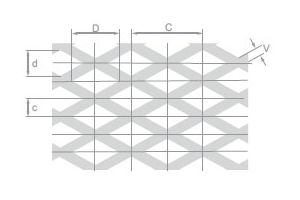

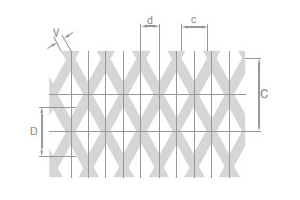

Disposição Longitudinal (L)
Disposição Transversal (T) V = Vão
d = Diagonal Menor
D = Diagonal Maior
c = Distância entre Centros Lateral
C = Distância entre Centros Terminal
AA = Área Aberta
QF1 = Quantidade de Furos por Polegada Quadrada
QF2 = Quantidade de Furos por Centímetro Quadrado
S = Área do Furo

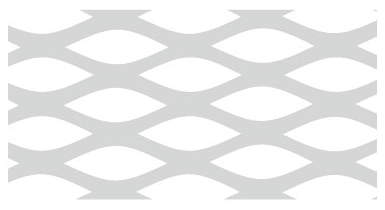

Disposição Transversal (T)

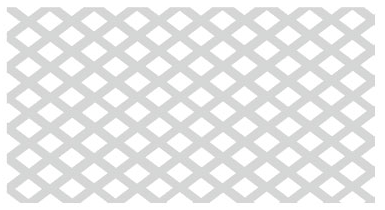

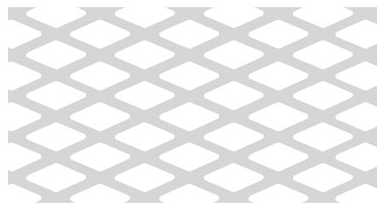

Tipos de Furos Losangulares
4,7 x 6,35mm
4,7 x 6,35mm - AL
c = 7mm
C = 10mm
AA 45%
7 x 14mm
7 x 14mm - AL
c = 9,5mm
C = 21mm
AA 49%
8 x 24mm
8 x 24mm - AL
c = 13,5mm
C = 34mm
AA 42%

Documentos informativo do produto em PDF
